STEP-to-Drawing: aus dem Modell die Werkstattzeichnung
Der umgekehrte Weg: Ein 3D-STEP-Modell ist da, gebraucht wird die 2D-Werkstattzeichnung. Von Hand wird sie Ansicht für Ansicht aufgebaut und bemasst. STEP-to-Drawing leitet sie automatisch ab, mit den üblichen Ansichten, der Abwicklung und den Biegemassen.
Was das Werkzeug macht

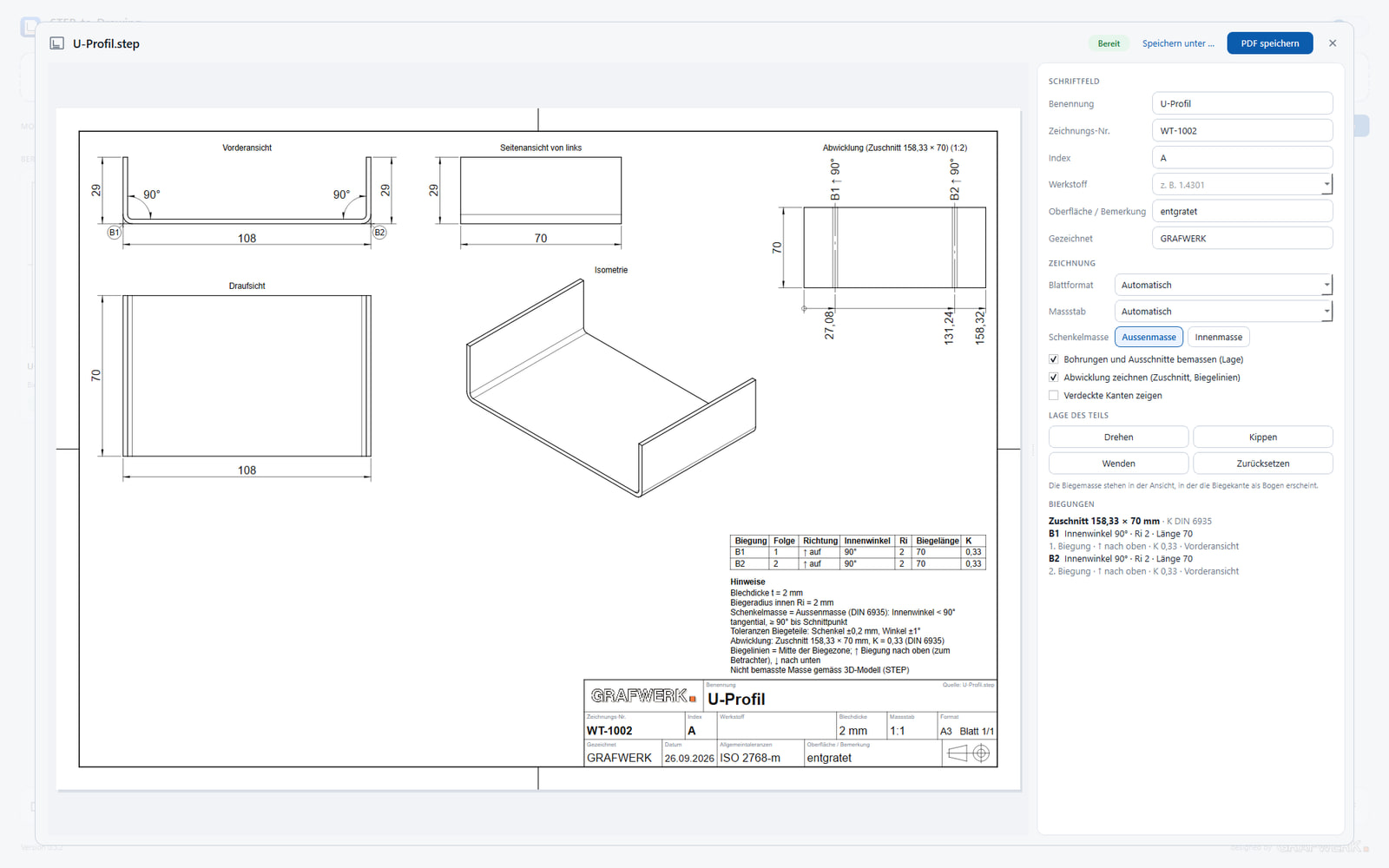

Das STEP-Modell wird geladen, das Werkzeug erzeugt die nötigen Ansichten, trägt die Masse ein und rechnet die Abwicklung des Blechteils samt Biegemassen. Der Zeichnungskopf wird mit ausgefüllt.
Das Ergebnis ist eine fertige Zeichnung als PDF, bereit für die Werkstatt. Was von Hand eine halbe Stunde dauert, steht damit in kurzer Zeit.
Was es Ihnen spart
Gerade bei vielen ähnlichen Teilen spart das die immer gleiche Zeichenarbeit. Die gewonnene Zeit fliesst in Prüfung und Fertigung statt ins Bemassen.
Und die Masse stimmen mit dem Modell überein, weil sie daraus stammen, nicht aus dem Abtippen. Genau dort, wo eine falsch übertragene Zahl teuer wird, zählt das oft mehr als die gesparte Zeit.
